学校をネットワーク化する　その４

第４期

　第４期は、いよいよインターネットと構内LANとの接続だ。これまでの工事の中では、もっとも大がかりで費用も人手もかかるものとなった。まず大きな部分は、基幹部と主要教室間のEthernet化と、LocalTalk(PhoneNet)部分の配線拡張である。なぜ規格の違うネットワークを二重に巡らすのか、という理由だが、これは中川西に置かれているMacintoshがほとんど実験目的の貸与によるもので、Ethernet対応が難しい古い機材が半数以上を占めているからだ。

第４期の特徴
トピック	構内LANインターネット対応化とEthernetの導入
外線接続	通信用ISDN回線１回線
LAN環境	LocalTalk(PhoneNet)によるデイジーチェーン接続 ４芯電話用フラットケーブル ３階４階部分・廊下など Ethernetバックボーン(10Base-2)の敷設と、 教室への配線(10Base-T)
クライエント数	２５台
サーバー数	３(ISDN IP Remote Router) 　(Local/Ether Internet Router, IP Gateway) 　(FirstClass Server) ISDN/TA、アナログモデム(28800bps)×２ MultiPort Serial Card (4port)
ネットワーク図４

　Ethernetは２階から４階に至る基幹を10BASE-2と呼ばれる同軸ケーブルで結び、２階から１階職員室までと、各階に置かれたHUBから教室までを10BASE-T（８芯のより線ケーブルとモジュラージャックRJ-45の組み合わせ）で接続する。各教室にはさらにHUBを設置し、各コンピュータへ信号を分岐する仕組みになっている。Ethernetに対応する比較的新しい機種には、イーサーネットトランシーバやイーサーネットボードを組み込み、本体のメモリも８MBから16MB程度へ増設を行った。（つづく）

図　Ethernetで用いるHUB 　各コンピュータへ信号を分岐する	図　RJ-45モジュラージャック 　幅の広い８芯のジャックを用いる

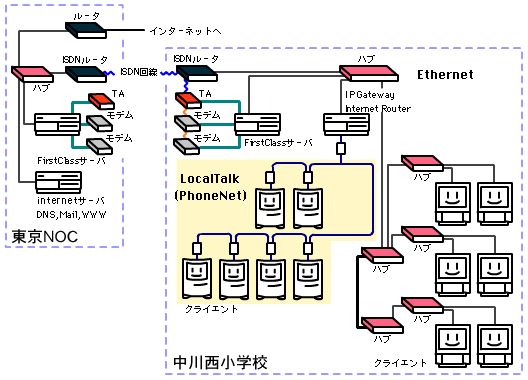

図　第４期でのネットワーク配線図 　２種類のネットワークを結合する形態になっている
